معرفی انواع میکروسوئیچ لباسشویی

اکثر مردم می دانند که میکرو سوئیچ ها ابزاری هستند که برای خاموش/روشن کردن دستی دستگاه ها استفاده می شوند. حقیقت این است که این سوئیچ ها تمایل دارند عملکردهایی را انجام دهند که فراتر از روشن و خاموش کردن دستگاه ها هستند. به عنوان مثال، آنها به ویژه هنگامی که نوبت به تشخیص و درک چگونگی تغییر شرایط در برنامه ها می شود بسیار عالی هستند. وقتی این اتفاق می افتد، چنین برنامه ها و دستگاه هایی می توانند کار خود را شروع یا متوقف کنند. این احتمالاً یکی از جنبه هایی است که اکثر مردم برای درک آن در مورد انواع میکروسوئیچ لباس شویی تلاش می کنند. در صورتی که اطلاع ندارند، آنها فقط سوئیچ های snap-action نیستند، بلکه می توانند در تشخیص شرایط در برنامه ها نیز استفاده شوند.

درست است که ماشین های لباس شویی برای شستن لباس در خانه درست همانطور که در بالا توضیح داده شد، ساخته شده اند. اما بدون آن ها، ممکن است زمان را برای شستن لباس ها و سایر مواد تلف کنید. این می تواند سیستم شما را در معرض چالش های بهداشتی قرار دهد.

با این حال، همیشه توجه داشته باشید که اقلام یا قطعاتی از ماشین لباس شویی وجود دارد که فرآیند اتوماسیون را ممکن می کند. یکی از این قطعات میکرو سوئیچ است. در واقع، به سختی امکان دارد ماشین لباس شویی شما بدون استفاده از آنها به طور موثر عمل کند.

این امر به این دلیل است که ماشین های لباس شویی به خاطر نقش های خودکار خود شناخته شده اند. یعنی می توانند بدون اینکه شما چیزی را بلند کنید، کار شست و شو را انجام دهند. تنها کاری که باید انجام دهید این است که چند دکمه آنها را فشار دهید و بس. فرآیند اتوماسیون توسط میکرو سوئیچ ها ممکن می شود همانطور که به زودی در ادامه خواهید فهمید.

میکروسوئیچ لباسشویی چیست؟

میکرو سوئیچ یک سوئیچ کوچک و بسیار حساس است که برای فعال سازی به حداقل فشار نیاز دارد. آن ها در لوازم برقی منزل و آشپزخانه و تابلوهای سوئیچ با دکمه های کوچک بسیار رایج هستند. انواع میکرو سوئیچ ها معمولاً ارزان هستند و عمر طولانی دارند به این معنی که می توانند برای مدت طولانی گاهی اوقات تا ده میلیون چرخه  کار کنند.

همچنین بخوانید: دلیل خاموش شدن یخچال هیمالیا

از آنجایی که میکرو سوئیچ ها قابل اعتماد و حساس هستند، اغلب به عنوان یک وسیله ایمنی استفاده می شود. از آن ها برای جلوگیری از بسته شدن درها در صورت وجود چیزی یا شخصی و سایر کاربردهای مشابه استفاده می شود.

میکروسوئیچ چگونه کار می کند؟

میکروسوئیچ ها دارای یک محرک هستند که با فشردن آن، اهرمی را بلند می کند تا کنتاکت ها را به موقعیت مورد نیاز منتقل کند. آن ها اغلب با فشار دادن، صدای “کلیک” تولید می کنند که کاربر را از فعال سازی مطلع می کند. میکرو سوئیچ ها اغلب دارای سوراخ های ثابت هستند تا بتوان آنها را به راحتی در جای خود نصب و محکم کرد. از آنجایی که آن ها یک سوئیچ بسیار ساده هستند، عملاً نیازی به تعمیر و نگهداری ندارند و به دلیل عمر طولانی به ندرت نیاز به تعویض دارند.

مزایای استفاده از میکرو سوئیچ

همانطور که در بالا گفته شد، مزیت اصلی استفاده از میکرو سوئیچ ارزان بودن آن ها، طول عمر و نگهداری کم آنهاست. برخی از انواع آنها دارای رتبه حفاظتی IP67 هستند که به این معنی است که در برابر گرد و غبار و آب مقاوم هستند. این امر به آن ها این امکان را می دهد در شرایطی کار کنند که در معرض گرد و غبار و آب هستند و همچنان به درستی عمل می کنند.

کاربردهای مختلف میکرو سوئیچ

میکروسوئیچ ها کاربردهای زیادی دارند، برخی بیشتر صنعتی و برخی دیگر مکان رایج تری دارند.

ساختمان، اتوماسیون و امنیت

برخی میکرو سوئیچ ها برای بسیاری از کاربردهای مختلف در ساختمان، اتوماسیون و امنیت استفاده می شوند. چند نمونه از این برنامه ها عبارتند از:

دکمه های فشار برای زنگ هشدار و نقاط تماس:

میکرو سوئیچ ها به عنوان دکمه های اعلام حریق، کنترل های توقف اضطراری، درب های اضطراری استفاده می شوند. این دستگاه ها طوری طراحی شده اند که در مواقع اضطراری فشار داده می شوند تا زنگ هشدار را به صورت دستی فعال کنند.

بصورت تریگر که در صورت جدا شدن دستگاه، هشدار می دهد:

دستگاه هایی مانند آلارم های تشخیص مادون قرمز، کارت خوان ها و پنل های کنترل دسترسی، حاوی یک میکرو سوئیچ هستند تا در صورت برداشتن، جدا کردن یا آسیب دیدن دستگاه، زنگ هشدار فعال شود.

دستگاه های چرخنده در دوربین های مدار بسته:

میکرو سوئیچ ها اغلب در داخل دستگاه چرخنده استفاده می شوند، میکرو سوئیچ زمانی فعال می شود که دستگاه چرخنده به دورترین نقطه حرکت خود برسد. این تضمین می کند که دوربین به موقعیتی که باید حرکت می کند و در معرض خطر قرار نمی گیرد.

برنامه های کاربردی HVAC :

میکرو سوئیچ فشار هوا برای تشخیص تغییر فشار هوا و هم چنین به عنوان سوئیچ برای تابلوهای کنترل استفاده می شود.

دکمه های آسانسور و قفل درب:

میکرو سوئیچ برای سوئیچ های درب باز کن دستی و کلید های کنترل پنل برای انتخاب طبقه در آسانسور استفاده می شود.

کنترل دسترسی:

میکرو سوئیچ ها را می توان برای قفل درب برقی استفاده کرد و باز و بسته شدن درب و همچنین قفل یا باز شدن قفل را تشخیص می دهد. همچنین می توان از انواع میکرو سوئیچ ها برای تشخیص زمان باز شدن درب غلتکی استفاده کرد. علاوه بر این، آن ها را می توان در قطع کننده های مدار برای تشخیص وضعیت خاموش و روشن و روی تابلوهای کنترل استفاده کرد. سوئیچ های میکرو برای تشخیص موقعیت دندانه و پیچ روی قفل درب های گاو صندوق نیز استفاده می شود.

کنترل های تایمر:

سوئیچ های میکرو نیز در کنترل های تایمر استفاده می شوند و زمانی که تایمر تمام شود، فعال می شوند.

کاربرد های خانگی میکروسوئیچ

سوئیچ های میکرو برای برنامه های کاربردی در لوازم برقی منزل و آشپزخانه نیز استفاده می شود. این کاربردها عبارتند از:

ماشین لباس شویی:

میکرو سوئیچ ها در منبع تغذیه برای خاموش/ روشن کردن دستگاه استفاده می شوند، آن ها برای تشخیص قدرت سوئیچینگ، زاویه درام و فیلتر مورد استفاده قرار می گیرند. آن ها همچنین وضعیت باز و بسته شدن درب را تشخیص می دهند و روی دکمه های کنترل پنل استفاده می شوند. در داخل ماشین لباس شویی نیز از میکرو سوئیچ ها برای تشخیص سطح آب استفاده می شود.

واحدهای تهویه مطبوع:

میکرو سوئیچ ها می توانند بسته بودن پنل های درب واحدهای تهویه مطبوع را تشخیص دهند. آن ها می توانند زاویه لوورها را تشخیص دهند و همچنین به عنوان دکمه های تنظیم مجدد روی دستگاه استفاده می شوند.

یخچال و فریزر:

میکرو سوئیچ ها در یخچال و فریزر روی دستگاه پخش یخ و آب استفاده می شوند، آن ها می توانند تشخیص دهند که آیا یخ ساز در موقعیت صحیح قرار دارد یا خیر.

پلوپز و مایکروفر:

در پلوپزها، میکرو سوئیچ ها برای تشخیص وضعیت باز/ بستن پوشش استفاده می شود. و در اجاق های مایکروویو اغلب به عنوان کلیدهای کوتاه ایمنی استفاده می شود. هم در اجاق های مایکروویو و هم در پلوپزها از میکرو سوئیچ ها برای کلیدهای کنترل پنل استفاده می شود.

وظایف انواع میکروسوئیچ لباسشویی

میکرو سوئیچ به عنوان دکمه پاور

آیا دکمه های پاور را در لوازم ماشین لباس شویی دیده اید؟ آیا می دانید که بدون میکرو سوئیچ نمی توانند همانطور که انتظار می رود کار کنند؟ با این حال، همه این ها معمولاً از دکمه روشن/خاموش شروع می شوند که سوئیچ های اکشن فوری بخشی از آن هستند تا نقش مهمی را ایفا کنند. میکرو سوئیچ ها نقش یا وظیفه حسگر منبع تغذیه را در چنین وسایلی دارند. هنگامی که دکمه پاور را فشار می دهید، این میکرو سوئیچ است که سیگنال ها را به سایر اجزای الکتریکی ماشین لباس شویی ارسال می کند.

این باعث می شود برق جریان یابد و در نتیجه انرژی چنین دستگاهی تامین شود. این احتمالا یکی از مهمترین نقش های میکرو سوئیچ در لوازم الکتریکی است. تعیین می کند که چه زمانی الکتریسیته به اجزای سازنده جریان می یابد تا لباس های شما شسته شود. به عبارت ساده، میکرو سوئیچ ها نقش های سنجش یا تشخیص را ایفا می کنند. آنها تشخیص می دهند که چه زمانی دکمه پاور فشار داده شده است تا دستگاه روشن یا خاموش شود.

در صورتی که بخواهد روشن شود، برق به قسمت های دیگر ماشین لباس شویی سرازیر می شود. از طرف دیگر، فشار دادن مجدد دکمه برای خاموش کردن چنین دستگاهی باعث می شود که میکرو سوئیچ باعث ایجاد فرآیندی به نام قطع شدن مدار شود. این نقطه ای است که جریان برق در چنین دستگاهی وجود نخواهد داشت.

تشخیص سطح آب

این یکی دیگر از عملکردهای مهم میکرو سوئیچ ها در لوازم الکتریکی مانند ماشین لباس شویی است. برای اینکه این وسایل همانطور که انتظار می رود کار کنند، به آب نیاز است تا اطمینان حاصل شود که لباس ها و سایر مواد شما به درستی شسته شده اند. با این حال، سطح خاصی وجود دارد که انتظار می رود چنین آبی به آن برسد.

فراتر رفتن از چنین سطحی به این معنی است که دستگاه ممکن است به طور مؤثر کار نکند. اینجاست که ثابت شده است که میکرو سوئیچ بسیار حیاتی است. این به اطمینان از نرمال بودن سطح آب در چنین ماشینی کمک می کند. هنگامی که سطح آب بالاتر از حد انتظار است به دستگاه سیگنال می دهد.

تشخیص وضعیت درب

میکرو سوئیچ در این مرحله، اطمینان حاصل می کند که درب ماشین لباس شویی شما در حین انجام فرآیند بسته باقی می ماند. برای اینکه ماشین لباس شویی مطابق انتظار عمل کند، بسته بودن درب بسیار مهم است. برخی از ماشین های لباس شویی وجود دارند که چراغ هایی برای نشان دادن بسته یا باز بودن درب دارند.

این نقش یک میکرو سوئیچ برای شناسایی و ارائه گزارش است. بدون تکمیل این فرآیند، کارکردن دستگاه شما همانطور که انتظار می رود بسیار دشوار خواهد بود. شما می توانید آن را به عنوان یک سوئیچ ایمنی در این زمینه ببینید. با توجه به موارد فوق، نحوه طراحی میکرو سوئیچ ها برای کارکرد در لوازم لباس شویی بسیار واضح است. دانش بالا می تواند به شما کمک کند تا بدانید چگونه در حین استفاده از ماشین لباس شویی خود بهترین نتایج را کسب کنید.

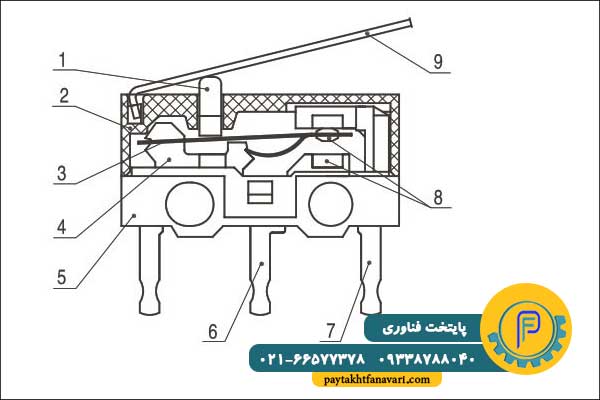

ساختار انواع میکروسوئیچ لباسشویی

ساخت میکرو سوئیچ واقعا ساده است. قطعات اصلی سوئیچ عبارتند از:

1. پیستون (محرک)
2. پوشش
3. قطعه متحرک
4. پشتیبانی
5. محفظه
6. ترمینال NO
7. ترمینال NC
8. تماس
9. بازوی متحرک

مزایای استفاده از انواع میکروسوئیچ لباسشویی

• سوئیچینگ قابل اعتماد دارد
• عملکرد دقیقی دارد
• این دستگاه به دلیل سرعت سوئیچینگ سریع خود به کاهش آسیب قوس الکتریکی کمک می کند
• میکروسوئیچ ها برای تشخیص عدم حضور و حضور، ایده آل هستند. و این در جایی اعمال می شود که تماس فیزیکی با یک شی وجود دارد.
• همچنین برای برنامه هایی که نیاز به عملیات روشن و خاموش کردن آسان دارند عالی است
• دارای مجموعه ای از کنتاکت ها است که به تغییر انرژی مکانیکی که به پیستون در خروجی برق اعمال می کنید کمک می کند.
• اگر می خواهید در وزن و فضا صرفه جویی کنید، میکرو سوئیچ بهترین گزینه است

همچنین بخوانید: علت تخلیه نشدن آب ماشین ظرفشویی

معرفی انواع میکروسوئیچ لباسشویی

• میله انعطاف پذیر
• اهرم غلتکی لولا
• عملیات چرخشی
• اهرم غلتکی لولای معکوس
• پین کوتاه فنری

میکرو سوئیچ ها انواع مختلفی دارند که بسته به کاربرد نوع خاصی را انتخاب می کنیم. در ادامه به معرفی تعدادی از این آن ها می پردازیم:

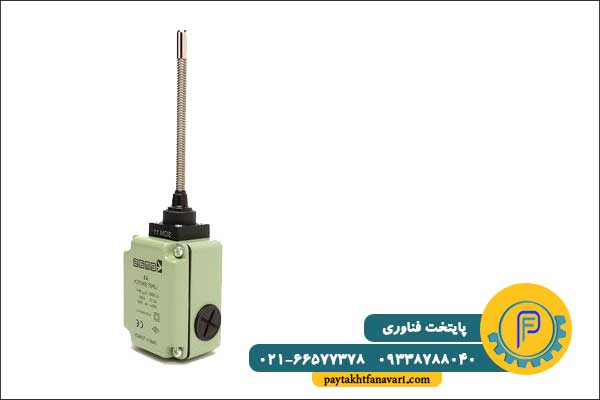

میله انعطاف پذیر

میله انعطاف پذیر می تواند در هر یک از 3600 سمت که در امتداد وسط میله قرار دارد بچرخد. علاوه بر این، این سوئیچ نیروی عملیاتی کمی دارد. اما نشان دادن ناهماهنگی در شکل یا جهت کمک می کند. همچنین، پیستون آن حرکت اضافی را جذب می کند.

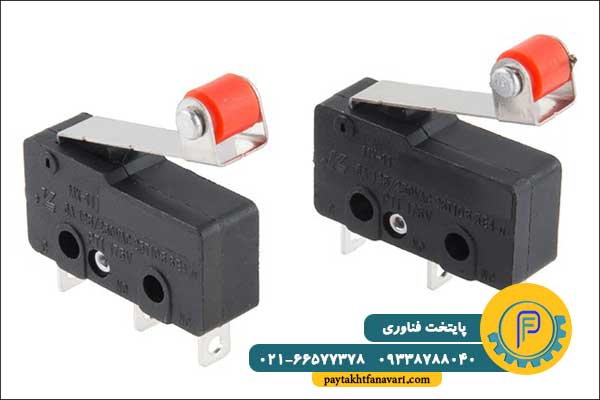

اهرم غلتکی لولا

این کلید معمولا دارای یک غلتک است که به اهرم لولایی آن متصل می شود. و برای عملکرد دوربین با سرعت بالا ایده آل است.

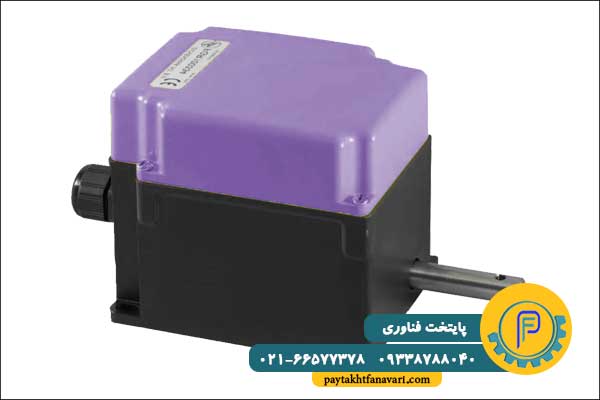

عملیات چرخشی

عملیات چرخشی با عملگرهای با گشتاور کم آشنا هستند. از این رو، این سوئیچ برای شناسایی اجسام سبک مانند ارز کاغذی مناسب است.

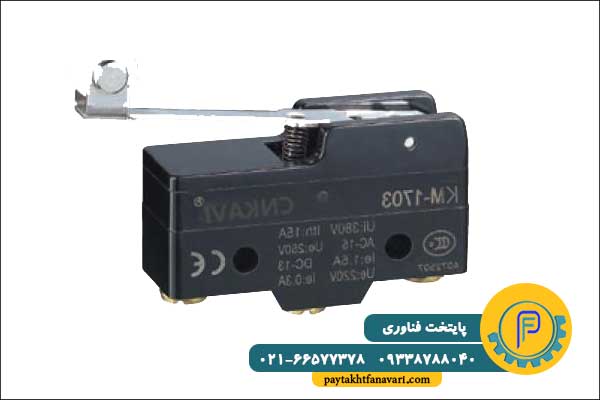

اهرم غلتکی لولای معکوس

اکثر سازندگان از فولاد برای این اهرم استفاده می کنند. لازم به ذکر است که سوئیچ از دندانه و سرعت گشتاور کاهش یافته استفاده می کند. به علاوه، به شما امکان می دهد شکل سطح را تغییر دهید تا با بدنه عامل ترکیب شود.

پین کوتاه فنری

تراز کردن با این سوئیچ نسبتا آسان است. و همه این ها به لطف پیستون کوتاه آن با قطر بزرگتر می باشد. همچنین، حرکت بیش از حد، بسیار زیاد است.

انواع میکرو سوئیچ و اصطلاحات مربوط به آن

در اینجا اصطلاحات دیگری از میکروسوئیچ وجود دارد که به شما در درک بهتر اصل کار کمک می کند:

حرکت دیفرانسیل

این اصطلاح فضای بین نقطه عملیات و رهاسازی را توضیح می دهد. و ایده پشت جداسازی این دو نقطه، محافظت از مخاطبین در برابر ON/OFF سریع و ناخوشایند است. و این زمانی اتفاق می افتد که لرزش سعی می کند عمر عملکرد سوئیچ شما را کوتاه کند.

نقطه رهایی یا بازنشانی

در این مرحله، کنتاکت های سوئیچ به حالت عادی خود باز می گردند.

حرکت بیش از حد

این ویژگی باعث ایمنی در داخل میکروسوئیچ است. و به جلوگیری از آسیب سوئیچ کمک می کند. این کار را با اجازه دادن به پیستون فراتر از نقاط عملیاتی خود انجام می دهد. همچنین، باید اطمینان حاصل کنید که پیستون از مسافت حرکت خود تجاوز نمی کند. در نتیجه، به کاهش آسیب و استرس مکانیکی کمک می کند.

نقطه حرکت یا عملیات

نقطه حرکت ناحیه ای است که در آن کنتاکت ها حالت اولیه خود را تغییر می دهند – که یک موقعیت غیرعملیاتی است. میکرو سوئیچ انواع مختلفی دارد. برخی از آن ها عملکرد مشابهی را انجام می دهند، در حالی که برخی دیگر کارهای متفاوتی انجام می دهند. بنابراین، موردی که انتخاب می کنید باید به نیازهای پروژه شما بستگی داشته باشد. همچنین، برای به دست آوردن بهترین نتایج، نصب صحیح سوئیچ های میکرو ضروری است.
