در موقعیت هایی مانند راه پله یا ایوان خانه، نور فقط برای مدت کوتاهی در شب مورد نیاز است. ما اغلب فراموش می کنیم که این چراغ ها را خاموش کنیم، که منجر به هدر رفتن قابل توجه برق می شود. در اینجا یک مدار چراغ راه پله ساده است که چراغ ها را به طور خودکار پس از یک زمان از پیش تعیین شده خاموش می کند. این مدار در حالت غیر فعال برق مصرف نمی کند.

از سوی دیگر هر تعداد طبقه ای که در ساختمان وجود داشته باشد مهم نیست و لازم است که از تایمر راه پله استفاده کنید. در این صورت برای هر واحد و یا در هر طبقه یک کلید فشاری تعبیه می شود که دارای سیم بندی ساده ای نیز هست، به این شکل که همه کلیدها باهم به صورت موازی بسته می شوند و چنانچه کلیدی فشرده شود تایمر کار خود را شروع کرده و لامپ ها را روشن می کند. سپس با طی مدت زمان مشخص شده لامپ ها دوباره خاموش می گردند و دیگر نیازی به خاموش کردن دستی نیست.

برقراری سیستم روشنایی ساختمان در کنار راه اندازی و نصب  بسیاری تجهیزات دیگر که با نیروی برق کار می کنند، در دوره آموزش برق ساختمان در آموزشگاه پاینخت فناوری به کارآموزان آموزش داده می شود. برای کسب اطلاعات تکمیلی لطفا با آموزشگاه تماس بگیرید.

آموزش برق ساختمان

انواع مدار تایمر راه پله

در این قسمت قصد داریم شما را با انواع مدار راه پله (اتومات) آشنا کنیم. پس همراه با این مقاله باشید تا اطلاعات کاملی در این زمینه بدست آورید:

مدار روشنایی کنترلی با تایمر راه پله اتوماتیک (مبنی بر جیوه)

مدار روشنایی تعداد زیادی لامپ که توسط یک تایمر خودکار (وقفه و بازسازی) کنترل می شوند، توسط چندین نقطه (دکمه های تماس فوری) کار می کند. این مدار عمدتاً در راه پله های ساختمان استفاده می شود.

شمای کلی

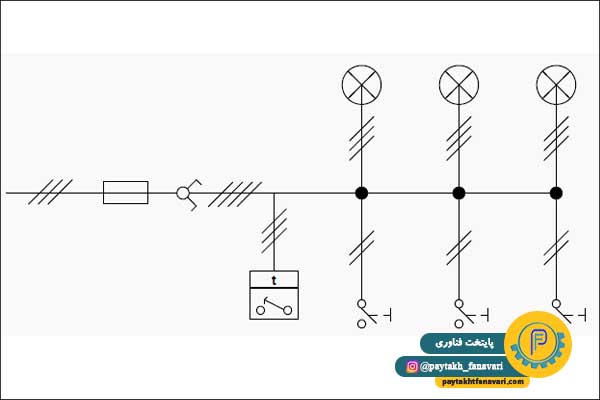

شمای فنی تک سیم:

در این حالت می توانیم در مدار (به صورت موازی) چندین چراغ و به تعداد دلخواه دکمه وصل کنیم.

مدار تایمر راه پله

شمای حقیقی:

در زیر دیاگرام حقیقی تایمر راه پله مبنی بر جیوه نمایش داده شده است.

تشریح مدارات تایمر راه پله

حالت عملکردی:

هر دکمه ای را فشار دهید و سیم پیچ خنثی با انتقال از طریق آن دکمه به انتهای سیم پیچ، فعال می شود. در انتهای دیگر دکمه، فاز از طریق تماس متوسط ​​(2) آمپول جیوه و کنتاکت انتهای سمت راست (3) اعمال می شود.

هنگامی که سیم پیچ فعال می شود آرمیچر (و کل سیستم) را به سمت بالا دفع می کند. بنابراین لامپ جیوه تغییر موقعیت می دهد و دو کنتاکت دیگر (1) و (2) را اتصال کوتاه می کند. سیم فاز به کنتاکت (1) یعنی لامپ ها منتقل می شود.

تا زمانی که به دلیل سنگینی حفره کارتریج اجازه دهیم دکمه و آرمیچر پایین بیاید، سیم پیچ فعال نمی شود.

انواع تایمر راه پله

تایمر اتوماتیک راه پله (ΚΤ)، ترکیبی از یک کلید سه موقعیت جایگزین و یک رله زمان است. موقعیت های سوئیچ جایگزین عبارتند از:

  • موقعیت 1: دائمی برای عملکرد خودکار
  • موقعیت دوم: قطع
  • موقعیت سوم: عملیات دائمی (به عنوان مثال زمانی که می خواهیم راه پله را تمیز کنیم)
صاعقه گير ساختمان چیست؟
ادامه مطلب

عملکرد اتوماتیک

با فشار دادن هر دکمه کنتاکت فوری (B)، مدار کنترل بسته می شود و رله زمانی (KT)  تحریک می شود که متعاقبا و از طریق کلید جایگزین مدار برق (مدار اصلی) را می بندد، به این ترتیب چراغ ها روشن می شوند. پس از یک زمان از پیش انتخاب شده (به میزان لازم برای قرار دادن سیستم هیدرولیک تایمر در وضعیت استراحت)، منبع تغذیه مدار تغذیه با باز کردن کنتاکت KT1 رله زمان قطع می شود.

نکته مهم: با مشاهده نمودار فنی و حقیقی، می توان دریافت که سیم نول (N)  برای چراغ ها و دکمه های فشاری مشترک است.

مدار روشنایی کنترلی با تایمر راه پله اتوماتیک (الکترونیکی)

تایمر راه پله در هر ساختمان مسکونی یا تجاری و در واقع هر جا که نیاز به کنترل خودکار در زمان های از پیش تعیین شده باشد، اعمال می شود.

کنترل روشنایی در راه پله های ساخته شده با تایمر خودکار (براکت – پروفیل ریلی)، در تابلوهای برق راه پله نصب شده و توسط دکمه های فشاری با نور یا بدون نشانگر واقع در مکان های مختلف راه پله، یا توسط آشکارسازهای حرکتی که حرکات را در محدوده نظارت آنها شناسایی می کند، فعال می شود و سوئیچ خودکار را فراهم می کند.

تایمر الکترونیکی راه پله (چند سیمه)

یک کنتاکت چراغ ها به طور دائم به خنثی و دیگری به برگشت (برای چراغ ها) تایمر اتوماتیک متصل می شود.

حالت عملکردی:

وقتی هر دکمه ای را فشار می دهید تایمر خودکار فعال می شود (سیم نول از طریق دکمه انجام می شود و در لبه های آن ولتاژ 230 ولت اعمال می شود) و کنتاکت اصلی تا زمانی که از قبل انتخاب کرده ایم بسته می شود. در آن زمان چراغ ها روشن می شوند. فاز از طریق کنتاکت اصلی تایمر اتوماتیک به انتهای دیگر چراغ ها منتقل می شود. پس از سپری شدن این زمان، تماس باز می شود و چراغ ها خاموش می گردند.

نکته مهم: یک کنتاکت دکمه ها به طور دائم به خنثی وصل است و یکی دیگر به برگشت (برای دکمه ها) تایمر خودکار متصل می باشد.

تایمر الکترونیکی راه پله - چند سیمی

تایمر چند منظوره الکترونیکی راه پله (چند سیمه)

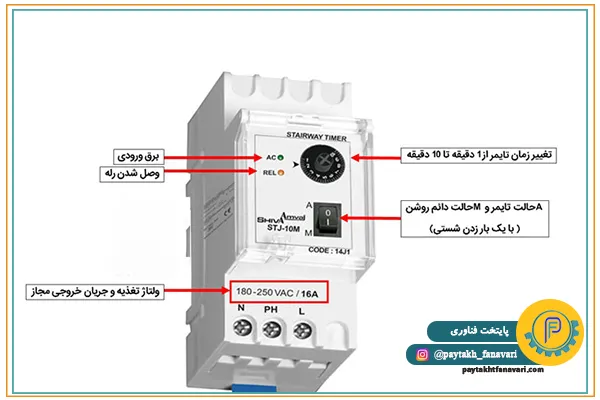

با استفاده از این تایمرها بازه زمانی را که می خواهیم روشن شوند انتخاب کنیم. تایمرهای چندکاره اتوماتیک راه پله با فشار دادن یک دکمه به مدت بیش از دو ثانیه امکان کار مداوم را دارند و پس از پایان زمان تنظیم می توانند روشنایی خود را به مدت بیست ثانیه افزایش یا کاهش دهند تا هشداری برای خاموش شدن چراغ ها باشد.

همچنین، آنها این گزینه را دارند که (کلید تعویض) مدار را خاموش کنند یا چراغ ها را به طور دائم روشن نگه دارند.

برخی از تایمرهای چندمنظوره خودکار ممکن است دارای ورودی کنترل جداگانه 8 تا 240 ولت AC/DC، جدا از گالوانیکی (مانند تلفن داخلی) باشند و همچنین می توانند پیکربندی 3 یا 4 سیم را به طور خودکار تشخیص دهند.

نکته مهم:

تایمرهای اتوماتیک راه پله را می توان با لامپ های رشته ای، لامپ های هالوژن، لامپ های فلورسنت تک و لامپ های الکترونیکی فلورسنت فشرده متصل کرد. تایمرهای اتوماتیک پلکان الکترونیکی مزایایی نسبت به تایمرهای قدیمی دارند.

مهمترین آنها عبارتند از:

  • بازه وسیع تنظیم زمان
  • اطمینان زیاد زمانی که کار می کنند زیرا در حین کار گیر نمی کنند.
  • دقت بالای تکرار زمان. در واقع زمان تغییر نمی کند، اگر تنظیم میانی وجود نداشته باشد.
  • اندازه کوچک آنها پتانسیل نصب در تابلو برق راه پله را به آنها می دهد.
