معرفی اجزای تابلو برق ساختمان و کاربرد آن ها
تابلو برق به محفظه‌ای گفته می‌شود که معمولاً از جنس فلز یا پلاستیک است و حاوی قطعات الکتریکی حیاتی است که برای کنترل و نظارت بر فرایندهای مکانیکی به کار می‌رود. این سیستم‌های پرانرژی به مراقبت و تعمیرات منظم نیاز دارند، و نگهداری پیشگیرانه و نظارت دقیق بر شرایط، روش‌های مؤثری برای حفظ عملکرد آن‌ها به شمار می‌روند. کارکنان بخش برق باید به منظور انجام عیب‌یابی، تنظیمات و آزمایش‌های ایمنی الکتریکی، به پنل‌های کنترل دسترسی داشته باشند. اپراتورها نیز با استفاده از کنترل‌های پنلی، در راه‌اندازی و مدیریت کارخانه و فرآیندها نقش دارند.
معرفی دوره: آموزش تابلو برق
عناوین این نوشته:
- اجزای تابلو برق ساختمان
- مدار قدرت:
- مدار کنترل:
- کنترل کننده منطقی قابل برنامه‌ریزی (PLC):
- سوئیچ و سوئیچ جداکننده:
- بلوک‌های ترمینال:
- کنتاکتور و درایوهای موتور:
- ترانسفورماتور و رله:
- فیوز و بی‌متال:
- قطع‌کننده مدار و تایمر:
- سیم‌کشی و کابل‌کشی:
- تجهیزات اندازه‌گیری و کلید نشتی جریان:
- پنل‌های زمین و پشتی:
- سوئیچ
- سوئیچ جدا کننده
- بلوک‌های ترمینال
- کنتاکتور
- درایوهای موتور
- ترانسفورماتور
- رله
- رله‌های تحت ولتاژ و اضافه ولتاژ
- فیوز
- بی‌متال
- قطع‌کننده مدار
- تایمر
- سیم‌کشی و کابل‌کشی
- تجهیزات اندازه‌گیری
- کلید نشتی جریان
- پنل‌های زمین
- پنل‌های پشتی
- عکس اجزای تابلو برق ساختمان
اجزای تابلو برق ساختمان
- مدار قدرت
- مدار کنترل
- کنترل کننده منطقی قابل برنامه‌ریزی (PLC)
- سوئیچ و سوئیچ جداکننده
- بلوک‌های ترمینال
- کنتاکتور و درایوهای موتور
- ترانسفورماتور و رله
- فیوز و بی‌متال
- قطع‌کننده مدار و تایمر
- سیم‌کشی و کابل‌کشی
- تجهیزات اندازه‌گیری و کلید نشتی جریان
- پنل‌های زمین و پشتی
- سوئیچ
- سوئیچ جداکننده
- بلوک‌های ترمینال
- کنتاکتور و درایوهای موتور
- ترانسفورماتور و رله
- رله
- رله‌های تحت ولتاژ و اضافه ولتاژ
- فیوز
- بی‌متال
- قطع‌کننده مدار
- تایمر
- سیم‌کشی و کابل‌کشی
- تجهیزات اندازه‌گیری
- کلید نشتی جریان
- پنل‌های زمین
- پنل‌های پشتی
مدار قدرت:
مداری که برای تأمین انرژی مورد نیاز بارهای الکتریکی در پنل‌های کنترل صنعتی استفاده می‌شود.
مدار کنترل:
مداری که برای مدیریت عملکرد مدارهای قدرت به کار می‌رود و ایمنی دستگاه‌ها و کارکنان را تضمین می‌کند.
کنترل کننده منطقی قابل برنامه‌ریزی (PLC):
واحد پردازش مرکزی که درون تابلو نصب شده و به عنوان مغز متفکر آن عمل می‌کند، کنترل دقیق فرآیندها و تجهیزات را بر عهده دارد.
سوئیچ و سوئیچ جداکننده:
برای قطع و وصل جریان الکتریکی در مدارها.
بلوک‌های ترمینال:
نقاط اتصال برای سیم‌کشی‌های مختلف.
کنتاکتور و درایوهای موتور:
برای کنترل موتورها و دیگر بارهای الکتریکی.
ترانسفورماتور و رله:
برای تنظیم ولتاژ و جریان و انجام عملیات حفاظتی.
فیوز و بی‌متال:
به عنوان محافظ در برابر اضافه بار و اتصال کوتاه.
قطع‌کننده مدار و تایمر:
برای حفاظت و کنترل زمان‌بندی عملیات.
سیم‌کشی و کابل‌کشی:
برای انتقال جریان الکتریکی.
تجهیزات اندازه‌گیری و کلید نشتی جریان:
برای نظارت و حفاظت از سیستم.
پنل‌های زمین و پشتی:
برای اتصال ایمن و مدیریت فضای داخلی تابلو. این اجزا با هم کار می‌کنند تا اطمینان حاصل شود که تابلو برق به طور مؤثر و ایمن عمل می‌کند، و نیازهای خاص هر محیط صنعتی را برآورده می‌سازد. برای علاقمندان به PLC و برنامه‌نویسی کنترلرهای صنعتی، دوره‌های آموزشی تخصصی و کاملاً عملی در زمینه PLC در آموزشگاه پایتخت فناوری برگزار می‌شود. برای اطلاعات بیشتر، لطفاً با شماره آموزشگاه تماس بگیرید: 02191009543
پیشنهاد دوره: آموزش برق صنعتی
سوئیچ
سوئیچ، که به عنوان دکمه فشاری شناخته می‌شود و با فشار دادن عمل می‌کند، برای قطع و وصل کردن جریان برق در تابلوهای برق ساختمانی استفاده می‌شود. سوئیچ‌ها به طور گسترده‌ای به عنوان مدارهای قدرت یا کنترلی رایج برای کنترل شروع و توقف دستگاه‌ها کاربرد دارند.
همچنین بخوانید: کلید دو پل
سوئیچ جدا کننده
سوئیچ جدا کننده، که برای ایجاد یک محیط کار الکتریکی ایمن ضروری است، ویژگی‌های جدا کننده و سوئیچ بار را ترکیب می‌کند. این دستگاه‌ها از کنتاکت‌های متحرک تشکیل شده‌اند که می‌توانند به صورت مکانیکی بسته یا باز شوند تا یک مدار تشکیل دهند یا جریان را قطع کنند. سوئیچ جدا کننده CSSD400DM3U یک نمونه عالی است که می‌توان در کنترل پنل‌ها مورد استفاده قرار داد.
بلوک‌های ترمینال
بلوک‌های ترمینال، که بلوک‌های عایق‌بندی شده و مدولار هستند، به عنوان نقاط اتصال برای اتصال چندین سیم به یکدیگر عمل می‌کنند و به سازماندهی سیم‌ها کمک می‌کنند. ترمینال فیوز Elmex KUDF4 با گیره پیچ یک بلوک ترمینال قابل اعتماد است که می‌توان به عنوان بخشی از کنترل پنل استفاده کرد.
پیشنهاد دوره: آموزش نصب آسانسور
کنتاکتور
کنتاکتورها سوئیچ‌های الکتریکی کنترل‌شده‌ای هستند که به عنوان رله‌های قدرت برای دستگاه‌های با جریان بالا عمل می‌کنند و قادر به قطع و وصل جریان برق به دستگاه‌های تحت کنترل هستند. این دستگاه‌ها، که وظیفه‌ی کلیدزنی و کنترل مدارهای الکتریکی را بر عهده دارند، برای کاربردهایی با جریان‌های بالاتر از رله‌ها استفاده می‌شوند، مانند کنترل موتورهای الکتریکی با جریان عملیاتی بالا.
پیشنهاد دوره: آموزش برق ساختمان
درایوهای موتور
درایوهای موتور، که با نام‌هایی چون درایوهای سرعت قابل تنظیم، درایوهای فرکانس متغیر و اینورترها نیز شناخته می‌شوند، در اندازه‌ها و اشکال متفاوتی وجود دارند. این درایوها با تغییر فرکانس و ولتاژ منبع تغذیه، به کنترل سرعت موتور کمک می‌کنند و به این ترتیب، کنترل فرآیند را افزایش داده، انرژی را به شکل کارآمد تولید کرده و مصرف انرژی را کاهش می‌دهند.
ترانسفورماتور
ترانسفورماتورها دستگاه‌های ساکنی هستند که برای انتقال بارهای الکتریکی بین دو یا چند مدار به کار می‌روند. این دستگاه‌ها، که از سیم‌پیچ‌های اولیه و ثانویه تشکیل شده‌اند، قادر به انتقال توان بدون تغییر فرکانس جریان هستند و عمدتاً برای تغییر ولتاژ AC بین مدارها استفاده می‌شوند.
پیشنهاد دوره: آموزش سیم پیچی موتور
رله
رله‌ها کلیدهای الکترومغناطیسی هستند که وظیفه‌ی باز و بسته کردن مدارها را برای روشن یا خاموش کردن دستگاه‌ها بر عهده دارند و عمدتاً برای دستگاه‌هایی با جریان کم به کار می‌روند. رله‌ها از آهنربای الکتریکی برای بالا بردن جریان‌های کم بسته به نیاز مدار تشکیل شده‌اند و یکی از مهم‌ترین اجزای تابلو برق ساختمانی به شمار می‌روند. رله‌های اضافه بار نیز مورد استفاده قرار می‌گیرند که از موتورهای الکتریکی در برابر گرمای بیش از حد محافظت کرده و از جریان‌گیری بیش از حد توان آن‌ها جلوگیری می‌کنند. معرفی دوره: آموزش طراحی برد
رله‌های تحت ولتاژ و اضافه ولتاژ
رله‌های تحت ولتاژ و اضافه ولتاژ با تاخیرهای ON/OFF، در شرایطی که ولتاژ در سیم‌پیچ رله کاهش یابد یا به سطح معینی برسد، فعال می‌شوند. کنتاکت‌های این رله‌ها مدار را قطع می‌کنند و به عنوان دستگاه‌های حفاظتی ولتاژ عمل می‌کنند که افت ناگهانی ولتاژ و خطاهای اتصال کوتاه را تشخیص می‌دهند. این رله‌ها عمدتاً در دینام‌ها، شینه‌ها و موتورها به کار می‌روند.
همچنین بخوانید: کلید دوپل
فیوز
فیوزها اجزایی از تابلو برق هستند که وظیفه حفاظت از مدار الکتریکی در برابر اضافه بار و اتصال کوتاه را بر عهده دارند. آن‌ها با قطع مدار الکتریکی در شرایط جریان بیش از حد، از آسیب رسیدن به تجهیزات الکتریکی جلوگیری می‌کنند.
بی‌متال
بی‌متال‌ها اجزایی از تابلو برق هستند که نقش حفاظتی دارند و از موتورهای سه فاز در برابر افزایش دما محافظت می‌کنند. معرفی دوره: آموزش تعمیرات برد
قطع‌کننده مدار
قطع‌کننده‌های مدار از اجزای حیاتی تابلو برق هستند که از آسیب دیدن کل مدار در شرایط جریان الکتریکی بیش از حد جلوگیری می‌کنند. آن‌ها با تشخیص جریان زیاد، مدار را قطع کرده و جریان را متوقف می‌کنند. این کلیدها معمولاً ولتاژهای 120 تا 480 ولت را در کاربردهای صنعتی مدیریت می‌کنند.
تایمر
تایمرها برای کنترل زمان و تنظیم زمان‌بندی مناسب جهت ارسال سیگنال‌ها استفاده می‌شوند.
سیم‌کشی و کابل‌کشی
سیم‌کشی و کابل‌کشی از جنبه‌های مهم تابلو برق هستند که به اتصال دقیق تجهیزات برقی کمک می‌کنند. کابل‌های مورد استفاده در تابلو برق به دلیل تحمل جریان بالا، ضخیم‌تر از سیم‌کشی عمومی هستند.
تجهیزات اندازه‌گیری
تجهیزات اندازه‌گیری شامل آمپرمتر، ولت‌متر و اهم‌متر هستند که به ترتیب برای اندازه‌گیری جریان، ولتاژ و مقاومت استفاده می‌شوند.
کلید نشتی جریان
کلیدهای نشتی جریان برای حفاظت از افراد در برابر برق گرفتگی و شوک الکتریکی طراحی شده‌اند و در صورت نشت جریان و افزایش آن بیش از حد، مدار را قطع می‌کنند.
پنل‌های زمین
پنل‌های زمین برای محافظت در برابر نویز الکتریکی و جلوگیری از شوک الکتریکی به کارگران، به تابلوهای کنترل صنعتی متصل شده و در مکان‌هایی که خطر تماس افراد یا حیوانات با آن‌ها وجود ندارد، در عمق زمین دفن می‌شوند.
پیشنهاد دوره: آموزش هوشمند سازی ساختمان
پنل‌های پشتی
پنل‌های پشتی، ورق‌هایی هستند که در داخل یک قفل فلزی نصب می‌شوند و پشتیبانی ساختاری برای کانال‌های سیم‌کشی و نصب ریل‌ها را فراهم می‌کنند. نصب ریلی به نصب آسان دستگاه‌های الکتریکی کمک می‌کند، در حالی که کانال‌های سیم‌کشی به سازماندهی و هدایت سیم‌های متصل به پنل کنترل کمک می‌کنند، که این امر به کاهش نویز الکتریکی بین دستگاه‌های مختلف درون محفظه کمک می‌کند.

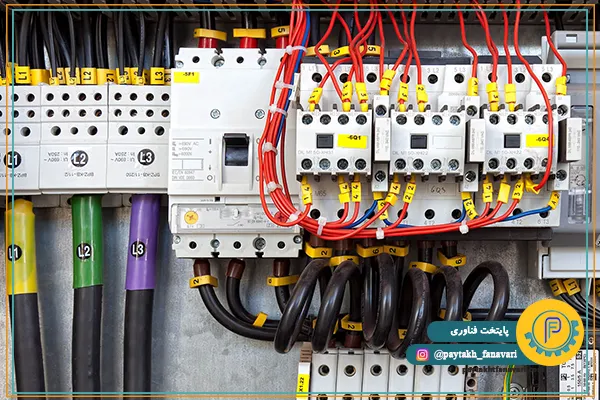

عکس اجزای تابلو برق ساختمان
