نحوه تعویض ecu پژو 405، تیبا و…

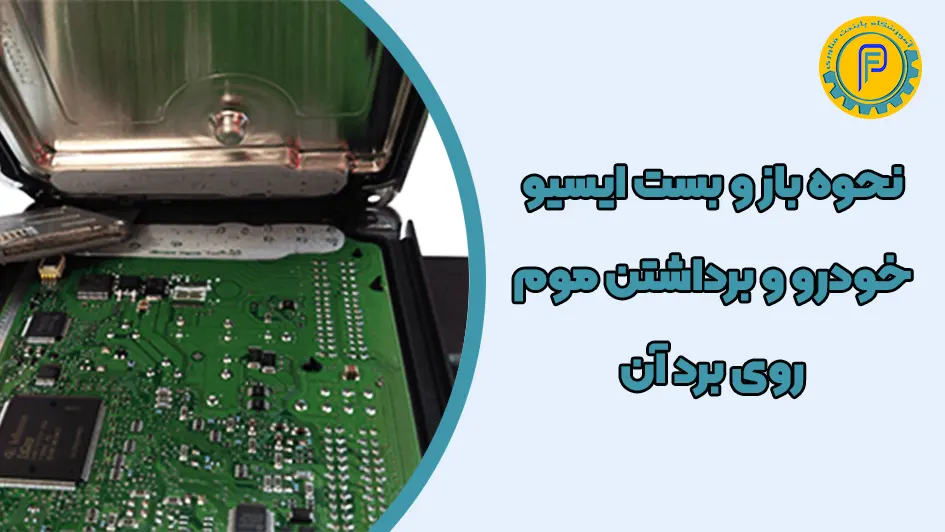

در این مقاله قصد داریم که به صورت مرحله به مرحله و قدم به قدم نحوه باز و بسته کردن ای سی یو و برداشتن مهر و موم آب بندی روی برد آن را شرح دهیم تا راهنمایی برای شما باشد. در صورتی که زمان کافی برای خواندن مقاله ندارید، می توانید ویدیو زیر را مشاهده کنید:
قبل از خارج کردن ای سی یو، مطمئن شوید که وسیله نقلیه شما در مکانی امن قرار دارد. مطمئن شوید که خودرو را در پارک یا در دنده با ترمز اضطراری روشن بگذارید. قبل از برداشتن کلید از روی استارت خودرو را بچرخانید. توصیه می شود باتری را جدا کنید و تا زمانی که ای سی یو دوباره نصب نشده است، آن را دوباره وصل نکنید. همچنین تا زمانی که ای سی یو به خودرو برگشته است، کلید را در استارت قرار ندهید یا سعی نکنید خودرو را روشن کنید.
قبل از دست زدن به ای سی یو مطمئن شوید که الکتریسیته ساکن را تخلیه کرده اید و هنگام کار با ای سی یو مراقب باشید. علاوه بر این، اطمینان حاصل کنید که ای سی یو در معرض گرما یا سرمای شدید، آهنربا، موج الکتریکی، شوک فیزیکی یا مایعات قرار نگیرد. یکی از مهم ترین قسمت ها در انجام تعمیرات مربوط به کامپیوتر خودرو که در واقع مانند مغز خودرو عمل می کند، برداشتن موم آب بندی آن می باشد. در نهایت پس از انجام آزمون ها و تست های مختلف و عیب یابی و تعمیر آن، دوباره کامپیوتر خودرو را بسته و به شکل اول برمی گردانند.
آموزش تعمیرات ایسیو یکی از دوره های کاربردی در دنیای مکانیک خودرو است که علاقه مندان می توانند با کسب مهارت های مربوط، وارد بازار کار شده و بصورت حرفه ای فعالیت کنند. برای کسب اطلاعات در خصوص برگزاری این دوره در آموزشگاه پایتخت فناوری تماس بگیرید.
عناوین این نوشته:
واحد کنترل الکترونیکی خودرو یا ای سی یو چیست؟
وسیله الکترونیکی پیچیده ای که عملکردهای کلیدی خودرو را کنترل می کنند. کامپیوتر خودرو عموما در یک محفظه فلزی و یا پلاستیکی قرار دارد. آب بندی خوب که اغلب در محفظه موتور یا سایر مناطق که ممکن است تحت شرایط محیطی قرار گیرد، حیاتی است زیرا می تواند عدم انجام آن باعث خرابی های متعدد شود.
اصولا سطح برد بکار رفته در کامپیوتر خودرو با موم پوشانده می شود تا از نفوذ رطوبت و آب و دیگر مواد شیمیایی به آن جلوگیری به عمل آید.
الزامات آب بندی ای سی یو
- آب بندی موثر بدنه ها برای جلوگیری از هرگونه واسطه ای که ممکن است بر لوازم الکترونیکی حساس تأثیر بگذارد
- مواد باید در برابر شرایط سخت موتور از جمله دمای زیاد و پاشیدن نمک از جاده مقاومت کنند
- نفوذ کم واسطه (به عنوان مثال از روغن انتقال)
ابزار مورد نیاز برای باز و بست کامپیوتر خودرو
- 2 عدد پیچ گوشتی با تیغه تخت (عرض 8-10 میلی متر)
- مجموعه پیچ گوشتی های گشتاور (3-6 میلی متر)
- چاقو/تیغه کوچک
- تفنگ هوای گرم
- گریس حرارتی
- درزگیر سیلیکونی
دلایل سوختن ECUخودرو
- تصادف شدید و برخورد با اشیاء دیگر
- نفوذ رطوبت به داخل کامپیوتر خودرو و بروز خوردگی در آن
- امکان تماس دست با پین های موجود در کامپیوتر خودرو
- جدا نمودن کابل باتری در زمان کارکردن پیشرانه
- خرابی استارت خودرو
- جامپ استارت اشتباه
نحوه باز کردن و تعویض ecu پژو 405 ، تیبا و…
- همه پیچ ها را با استفاده از پیچ گوشتی گشتاور ای سی یو نگه دارید.

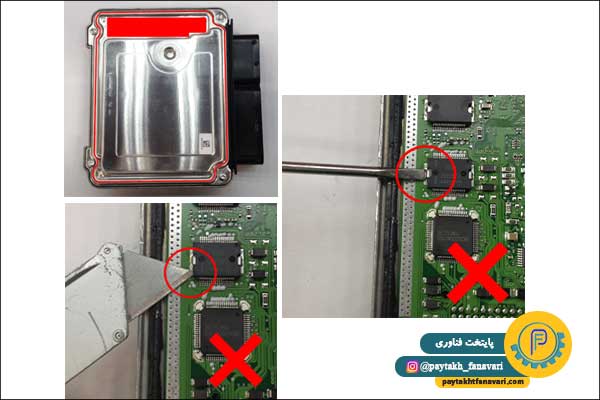

- در صورت نیاز، تفنگ حرارتی را در محیط ای سی یو قرار دهید تا چسبی یا همان مهر و مومی که درب را محکم می کند (خط قرمز) گرم شود. مراقب باشید که کیس یا بلوک اتصال پلاستیکی بیش از حد گرم نشود!

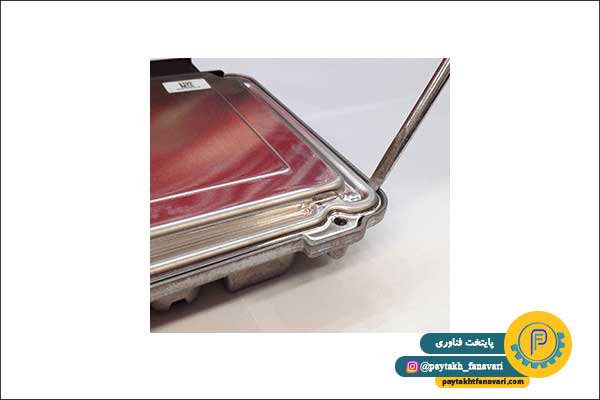

- با احتیاط از یک پیچ گوشتی سر صاف برای اطمینان از باز بودن ای سی یو از موقعیت زیر استفاده کنید.

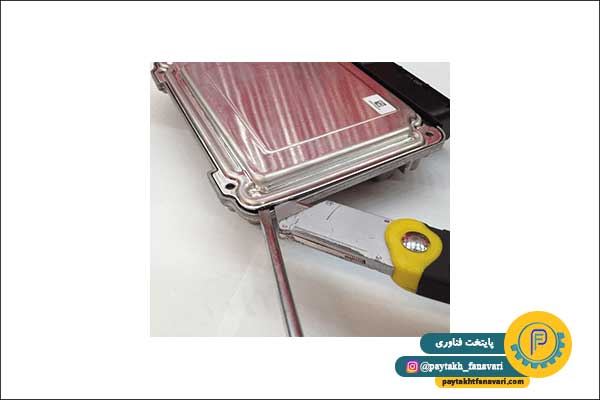

- از تیغه برای برش درزگیر که درب ای سی یو را روی کیس نگه می دارد استفاده کنید.

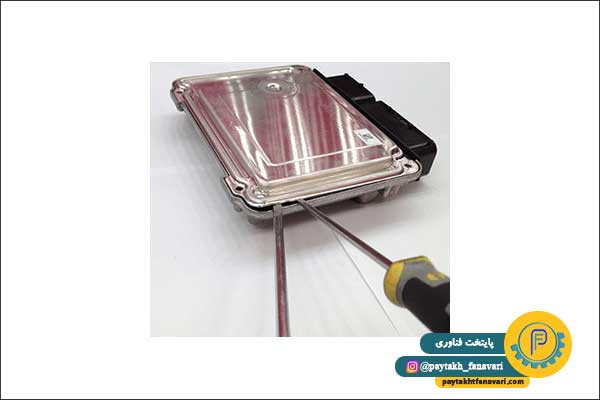

- با استفاده از دو پیچ گوشتی سر صاف، در امتداد لبه بالایی با استفاده از تیغه حرکت کنید تا درزگیر را در حین حرکت برش دهید.

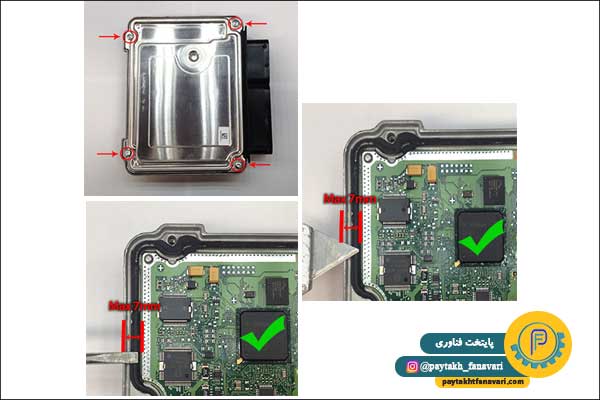

- وقتی لبه بالایی کاملا جدا شد. همین روند را روی لبه نزدیک تکرار کنید و مطمئن شوید که بیش از 7 میلی متر به ECU نفوذ نمی کنید.
- هنگامی که لبه های بالایی و نزدیک از هم جدا شدند، سپس با استفاده از درایو پیچ سر صاف، درب ای سی یو را مانند شکل زیر از بلوک اتصال دور کنید.

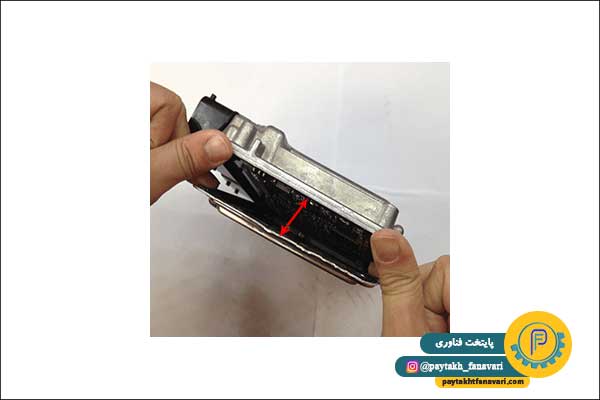

- لبه پایینی به دلیل مقدار زیادی درزگیر به کار رفته در قسمت مخروطی تخت ای سی یو تا آخر باقی مانده است. با سه لبه از چهار لبه که اکنون آزاد شده اند، با دستان خود درب را از لبه باقی مانده جدا کنید. مطمئن شوید که فشار ثابت محکمی اعمال کنید و نه ترک های کوتاه شدید.

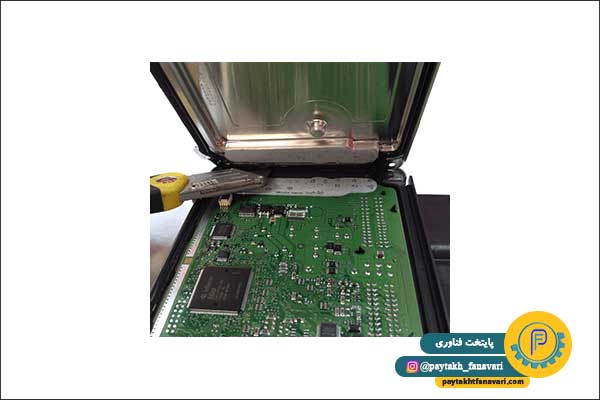

- با آخرین درزگیر باقی مانده، درب کیس ECU را بلند کرده و تیغه را در امتداد لبه ای که درب ای سی یو را کاملا از ای سی یو جدا می کند، بکشید.
- قبل از انجام هر کار دیگری، بردای سی یو را برای هر گونه آسیب دیدی بررسی کنید و با قاب وصل شده مجدد به خودرو وصل کنید تا مطمئن شوید خودرو همچنان روشن است.
نحوه بستن ECU

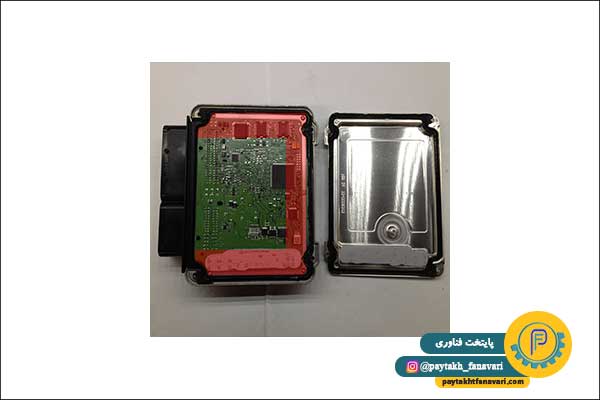

- پس از اتمام بارگذاری نرم افزار در ای سی یو خمیر حرارتی را بردارید و روی قسمت نشان داده شده در زیر بمالید. خمیر حرارتی به دفع گرما از برد ای سی یو کمک می کند.
- یک لایه مهر و موم نازک از درزگیر را در اطراف لبه فلزی بیرونی ای سی یو بمالید.
- درب ای سی یو را دوباره روی ای سی یو قرار دهید و همه پیچ ها را ببندید. پس از مهر و موم شدن اطمینان حاصل کنید که تمام لبه ها بسته شده و هر گونه درزگیر اضافی پاک شده است.
- ای سی یو را مجدداً به خودرو وصل کرده و از روشن شدن آن اطمینان حاصل کنید.
