معرفی قطعات روی برد موبایل + عکس قطعات روی برد موبایل

موبایلی که در دستان ما است از چندین و چند قطعه کوچک و بزرگ تشکیل شده است که مجموعه آن ها خدماتی که از یک گوشی موبایل انتظار می رود را ارائه می دهند. شناخت قطعات برد موبایل یکی از موضوعات مهم و اساسی است که تمامی تعمیرکاران موبایل باید از آن آگاهی کافی داشته باشند. در این مقاله به معرفی قطعات روی برد موبایل و شناخت برخی از قطعات سخت افزاری گوشی پرداخته ایم.

اگر شما یک تعمیرکار موبایل هستید یا قصد دارید در آینده وارد این حرفه شوید، این مقاله برای شما بسیار مفید خواهد بود.

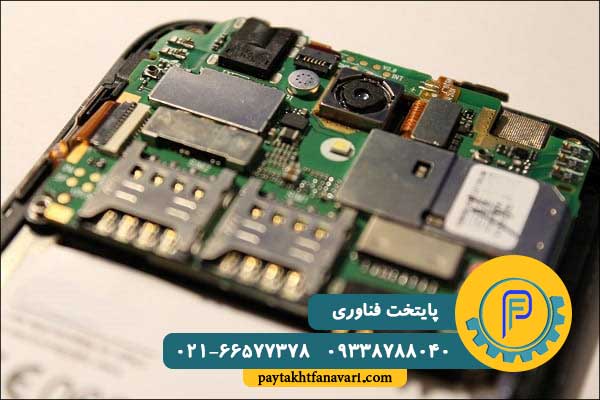

بررسی و معرفی عکس قطعات روی برد موبایل

برد موبایل جزئی از تلفن است که شما هیچ تعامل مستقیم با آن ندارید. در واقع برد قطعه ای است که نحوه عملکرد سایر موارد را کنترل می کند. سیگنال های دیجیتال را به آنالوگ و سیگنال های آنالوگ را به دیجیتال تبدیل می کند.

همچنین برد شامل اجزای متفرقه ای است که در دسته های دیگر قرار نمی گیرند. برخی از آن ها عبارتند از زنگ و ویبراتور که به شما در مورد تماس های دریافتی هشدار می دهند، سیم کارتی که به دکل تلفن همراه اجازه می دهد از حامل مسافت طولانی شما مطلع شود و مانیتوری برای بررسی سطح انرژی باتری تا تلفن بتواند هنگام شارژ باتری به شما هشدار دهد و بگوید نیاز به شارژ دارید.

برد هر تلفن همراه یا گوشی هوشمند (اندروید و آیفون) از هر برندی مانند نوکیا، آیفون، سامسونگ، موتورولا، هوآوی، لنوو، ال‌جی، شیائومی و غیره به دو قسمت تقسیم می‌شود. بخش شبکه و بخش برق. هنگام شناسایی قطعات الکترونیکی و آی سی روی PCB موبایل، مهم است که این دو بخش را در نظر داشته باشید.

بخش شبکه برد موبایل

قسمت زیر نقطه آنتن و بالای قسمت برق را بخش شبکه می گویند.

1. نقطه آنتن

نقطه ای که آنتن کانکت شده است را نقطه آنتن می گویند که معمولاً در بالای برد تلفن همراه  قرار دارد.

2. سوئیچ آنتن

یکی دیگر از اجزای روی برد گوشی  سوئیچ آنتن نیز در بخش شبکه قرار دارد و از فلز و غیر فلز ساخته شده است. 16 نقطه یا پایه دارد. در برخی از تلفن های همراه، سوئیچ آنتن با PFO ادغام می شود.

3. PFO

یکی از قطعات روی برد موبایل نوسانگر فرکانس قدرت (Power Frequency Oscillator) که در کنار سوئیچ آنتن وجود دارد.

4. آی سی شبکه

این قطعه روی برد موبایل در زیر یا کنار سوئیچ آنتن و PFO قرار دارد. در برخی از موبایل ها، آی سی شبکه با CPU ادغام می شود. به عنوان مثال: نوکیا 1200، 1650، 1208، 1209 و … .

5. VCO

در بخش شبکه یافت می شود و ولتاژ داده را به آی سی و سی پی یو RF ارسال می کند. این وظیفه VCO است که پس از گرفتن فرمان از CPU، فرکانس را تنظیم کند. اگر هر گونه نقصی در VCO ظاهر شود، هیچ شبکه ای در تلفن شما وجود نخواهد داشت و پیام “تماس به پایان رسید” یا “تماس انجام نشد” نمایش داده می شود.

6. فیلتر RX و فیلتر TX

فیلتر RX : بخشی از تلفن همراه که فرکانس تلفن های همراه را در هنگام تماس های دریافتی فیلتر می کند. در بخش شبکه موبایل یافت می شود. اگر معیوب باشد، در حین تماس ورودی مشکل شبکه وجود خواهد داشت.

فیلتر Tx : قسمت دیگری از تلفن همراه که وظیفه فیلتر کردن فرکانس در تماس های خروجی را برعهده دارد، فیلتر تی ایکس است. اگر خراب باشد، در حین تماس ورودی شبکه با خطا مواجه می شود.

بخش برق روی برد موبایل

این بخش در زیر بخش شبکه قرار دارد.

1. آی سی پاور

در قسمت برق، به آیسی که اطراف آن چندین خازن قهوه ای رنگ وجود دارد آی سی پاور می گویند. در برخی از تلفن های همراه 2 عدد آی سی پاور وجود دارد.

2. CPU

از دیگر قطعات برد موبایل واحد پردازش مرکزی. در قسمت پاور بزرگترین آی سی، سی پی یو است. در برخی از مجموعه ها 2 CPU وجود دارد.

3. فلش آی سی

این آی سی در کنار CPU یافت می شود.

4. آی سی منطقی

آی سی با 20 پایه، آی سی منطقی است و جز قطعات برد موبایل محسوب می‌شود.

5. آی سی شارژ

در بخش برق، آی سی کنار R22 آی سی شارژ است.

6. آی سی صوتی

آی سی موازی با آی سی پاور آی سی صوتی است، و یکی از مهترین قطعات روی برد موبایل است.

7. رام (ROM)

رام قسمت ویژه ای از قطعات برد گوشی است که برای کاربران در دسترس نیست و جایی ست که سیستم عامل ها (اندروید، آی او اس و …) ذخیره شده اند. علاوه بر سیستم عامل، اپلیکیشن های از پیش نصب شده در رام قرار می گیرند و امکان حذف آن ها وجود ندارد.

معرفی دوره: آموزش تعمیرات موبایل

رام برنامه عملیاتی جاری را لود می کند. هر گونه مشکل در این قطعه به منزله یک مشکل نرم افزاری در گوشی است.

8. رم (RAM)

تلفن‌های هوشمند برای انجام چند کار به صورت همزمان، به حافظه دسترسی فوری نیاز دارند که RAM این خدمت را ارائه می دهد. تمام اپلیکیشن ها یا بازی ها قابل لود شدن در رم هستند. با RAM می توانید برنامه های بیشتری را همزمان اجرا کنید.

رم بخش مهمی از یک قطعات روی برد موبایل است که معمولا سرعت عملکرد گوشی به آن وابسته است. اگر مقدار رم کم باشد بعد از مدتی کار کردن با گوشی یا استفاده همزمان از چند اپلیکیشن، سرعت موبایل کند می شود. اینجاست که باید اقدام به آزاد سازی حافظه گوشی کنید.

گوشی های اندروید از 2 تا 8 گیگابایت و آیفون ها از یک تا 4 الی 6 گیگابایت حافظه رم برخوردار هستند.

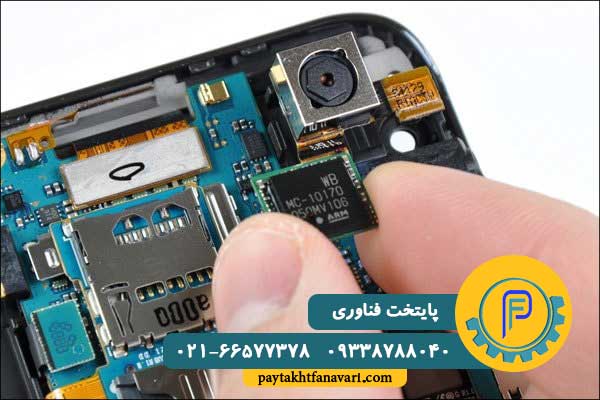

معرفی چند قطعه سخت افزاری موبایل

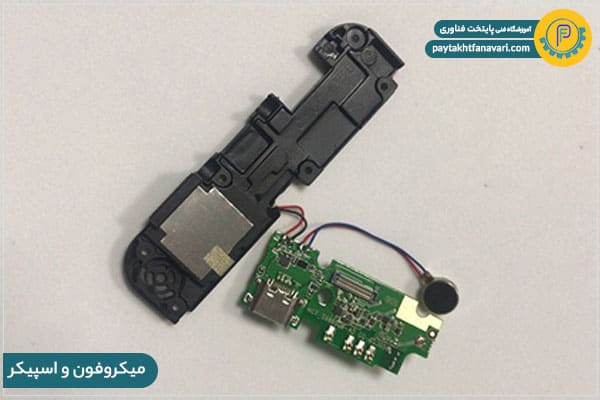

میکروفون و اسپیکر

میکروفون و بلندگو کانال هایی هستند که از طریق آن تلفن پیام های دیگران را به شما منتقل می کند. میکروفونی که با آن صحبت می کنید صدا را به برق تبدیل می کند. بلندگوی که به آن گوش می دهید، الکتریسیته را به صدا تبدیل می کند.

هنگامی که با میکروفون صحبت می کنید، صدای شما به سیگنال های الکتریکی تبدیل می شود که دیجیتالی شده و سپس از طریق آنتن به بیرون منتقل می شود. هنگامی که سیگنال تلفن دیگری به آنتن شما برخورد می کند، ابتدا به آنالوگ تبدیل شده، سپس به بلندگو ارسال می شود و در آنجا به صدا تبدیل می شود.

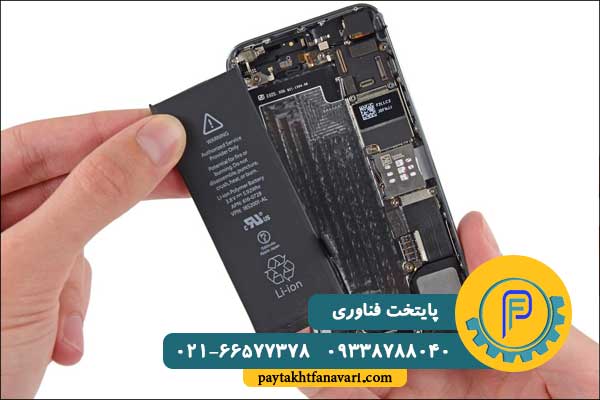

باتری و آنتن

باتری و آنتن دو قسمت از موبایل هستند که اگر تلفن خود را باز کنید، به احتمال زیاد آن ها را می بینید. البته پیشنهاد می شود این کار را نکنید چون احتمال آسیب دیدن آن ها وجود دارد. باتری، برقی را که باعث کارکرد تلفن می شود تامین می کند. در واقع بدون باتری هیچ اتفاقی نمی افتد. این قطعه تا زمانی که در گوشی نصب شده باشد جایش امن است. اگر آن را بیرون بیاورید، به طرز شگفت انگیزی شکننده است و به راحتی خراب می شود.

آنتن نیز پورتالی است که از طریق آن گوشی شما به گوشی های دیگر متصل می شود. این قطعه در بیشتر گوشی‌ها، سیم پیچی است که به یک پوشش قابل جدا شدن متصل است و به راحتی شکسته می‌شود.

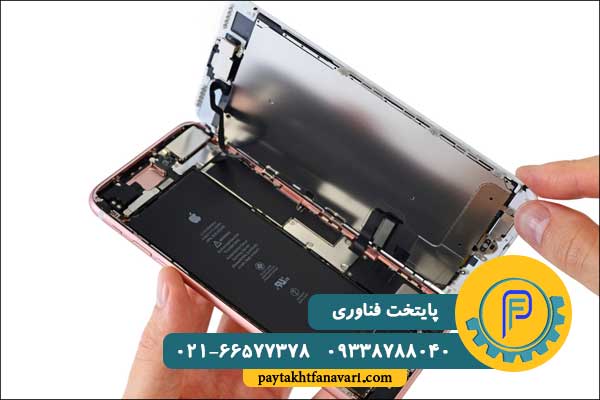

صفحه کلید و صفحه نمایش ال سی دی قطعات اصلی روی برد موبایل

صفحه کلید و LCD یک جفت کانال دیگر را تشکیل می دهند که از طریق آن ها به صورت غیرکلامی با تلفن ارتباط برقرار می کنید. با فشار دادن دکمه‌های روی صفحه‌کلید، داده‌ها و فرمان‌هایی را به تلفن صادر می‌کنید – روشن، خاموش، جستجوی شماره یا تماس با یک شماره‌ و موارد دیگر.

صفحه نمایش ال سی دی روشی است که تلفن داده های غیر صوتی را به شما منتقل می کند، از جمله شماره شماره گیری شده، آخرین شماره تماس گرفته شده، کسی که در حال حاضر با شما تماس می گیرد و … . صفحه کلید و صفحه نمایش LCD نه تنها ارتباطات غیرکلامی را مدیریت می کنند، بلکه دستورات، خطاها و وضعیت را نیز مدیریت می کنند و گزارش می دهند.
